Elektromagnetische Verträglichkeit (EMV)

Haushaltsgeräte:

• EN 55014-1/CISPR 14-1
• EN 55014-2/CISPR 14-2
• EN 60730-1 (EMV-Anforderungen)

Multimedia-/IT-Ausrüstung:

• EN 55032/CISPR 32
• EN 55035/CISPR 35
• CFR 47 Teil 15 Unterabschnitt B
• ICES-003 (Ausgabe 07)

Industrielle/medizinische Ausrüstung:

• EN 60601-1-2/IEC 60601-1-2
• IEC TR 60601-4-2

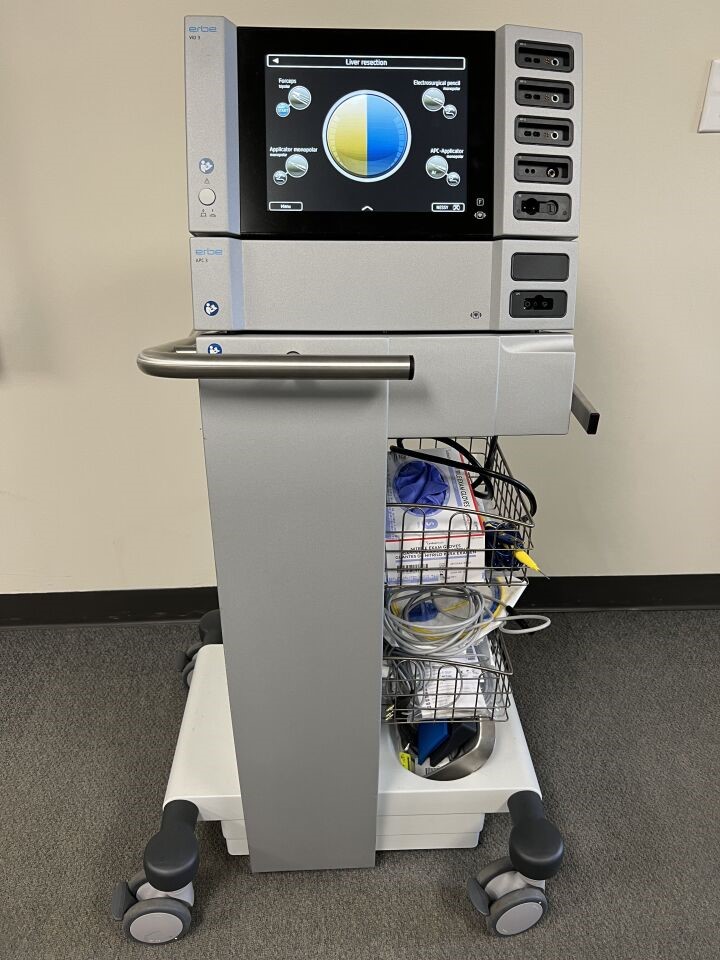

• EN IEC 60601-2-2 (Anhang BB – Von HF-Chirurgiegeräten verursachte Emissionen – SCHNEIDEN, COAGULATION, ARGON)
• EN 60601-1-2/IEC 60601-2 in Verbindung mit den entsprechenden speziellen Normen (IEC 60601-2-x/IEC ISO 80601-2-x)
• IEC CD 61000-4-41:2023 (Breitbandige Störungen durch 4G/5G-Mobilfunknetze (FR1))
• ANSI C63.27-2021 – Tier 2 & Tier 3 (Wireless Coexistence)
• IEC 61000-4-39 / EN 61000-4-39

Laborausrüstung:

• EN 61326-1/IEC 61326-1
• EN 61326-2-6/IEC 61326-2-6

Beleuchtungsausrüstung:

• EN 55015/CISPR 15
• EN 61547-1/IEC 61547

Eisenbahnausrüstung:

• EN 50121-1
• EN 50121-2
• EN 50121-3-1
• EN 50121-3-2
• EN 50121-4
• EN 50121-4

Elektrofahrzeug (ELVH):

• EN 61851-21-2/IEC 61851-21-2

Funktionale Sicherheit:

• EN 61000-6-7/IEC 61000-6-7
• EN 61326-3-1/IEC 61326-3-1

Allgemeine Standards:

• EN 61000-6-1/IEC 61000-6-1
• EN 61000-6-2/IEC 61000-6-2
• EN 61000-6-3/IEC 61000-6-3
• EN 61000-6-4/IEC 61000-6-4
• EN 61000-6-8/IEC 61000-6-8

Europa

Wir sind bei der slowenischen Akkreditierungsstelle nach folgenden Standards akkreditiert:

• EN 300 220-2 (Kurzstreckengeräte 433 MHz, 868 MHz)
• EN 300 330 (9 kHz–30 MHz)
• EN 300 328 (2,4 GHz BLE, WiFi, ZigBee)
• EN 301 893 (5 GHz RLAN)
• EN 300 440 (1–20 GHz Trägerfrequenz)

USA

• 225 – Betrieb im Frequenzband 13,110–14,010 MHz
• 247 – Betrieb innerhalb der Frequenzbänder 902–928 MHz, 2400–2483,5 MHz und 5725–5850 MHz.
• 249 – Betrieb innerhalb der Frequenzbänder 902–928 MHz, 2400–2483,5 MHz, 5725–5875 MHz und 24,0–24,25 GHz.
• Darüber hinaus sind wir auch für Prüfungen gemäß 15.407 akkreditiert, die nicht lizenzierte nationale Informationsinfrastrukturgeräte (z. B. 5 GHz WiFi) abdeckt

Kanada

• SIQ ist von ISED Canada als Testlabor für drahtlose Geräte unter der Firmennummer 21434 anerkannt
• RSS Gen
• RSS 210
• RSS 247

Messungen der HF-Exposition von 0 Hz bis 18 GHz

Kanada:

• RSS-102

Europa:

• EN IEC 62311
• EN 62479
• EN 62233

USA:

• FCC Teil 1.1307
• FCC Teil 1.1310
• FCC Teil 2.1091
• FCC Teil 2.1093
• KDB 447498
• KDB 680106

Neuseeland:

• AS/NZS 2772-2

Akkreditierte Testmethoden

ISO 7637-2

• Straßenfahrzeuge – Elektrische, leitungsgeführte und gekoppelte Störungen – Elektrische, leitungsgeführte Störungen auf Versorgungsleitungen

ISO 7637-3

• Straßenfahrzeuge – Elektrische Störungen durch Leitung und Kopplung – Übertragung von impulsförmigen elektrischen Störgrößen durch kapazitive und induktive Kopplung auf Leitungen, die keine Versorgungsleitungen sind

ISO 10605

• Straßenfahrzeuge – Prüfverfahren für elektrische Störungen durch elektrostatische Entladungen

ISO 11452-2

• Straßenfahrzeuge – Elektrische Störungen durch schmalbandige gestrahlte elektromagnetische Energie – Absorberraum
• 200 MHz–6 GHz
• bis zu 600 V/m

ISO 11452-4

• Straßenfahrzeuge – Komponentenprüfungen, Methoden für die Bestimmung elektrischer Störungen durch kurzwellige elektromagnetische Energieabstrahlungen – Methode zur Anregung des Kabelbaumes
• 100 kHz–400 MHz
• bis zu 300 mA

ISO 11452-5

• Straßenfahrzeuge – Komponentenprüfverfahren für elektrische Störungen durch schmalbandige gestrahlte elektromagnetische Energie – Streifenleitung
• 1 MHz–1 GHz
• bis zu 280 V/m

ISO 11452-8

• Straßenfahrzeuge – Komponentenprüfverfahren für elektrische Störgrößen durch schmalbandige gestrahlte elektromagnetische Energie – Störfestigkeit gegen Magnetfelder

ISO 11452-9

• Straßenfahrzeuge – Komponentenprüfverfahren für elektrische Störgrößen durch schmalbandige gestrahlte elektromagnetische Energie – Tragbare Sender
• 20 MHz–6 GHz

ISO 11452-10

• Straßenfahrzeuge – Komponentenprüfungen, Methoden für die Bestimmung elektrischer Störungen durch kurzwellige elektromagnetische Energieabstrahlungen – Störfestigkeit gegen leitungsgeführte Störgrößen in der erweiterten Audio-Frequenzbereich

ISO 11452-11

• Straßenfahrzeuge -– Komponentenprüfungen, Methoden für die Bestimmung elektrischer Störungen durch kurzwellige elektromagnetische Energieabstrahlungen – Echokammer
• 200 MHz–6 GHz

ISO 16750-2

• Straßenfahrzeuge – Umgebungsbedingungen und Prüfung für elektrische und elektronische Ausrüstung – Elektrische Beanspruchungen

CISPR 25

• Fahrzeuge, Boote und von Verbrennungsmotoren angetriebene Geräte – Funkstöreigenschaften – Grenzwerte und Messverfahren für den Schutz von an Bord befindlichen Empfängern
• Leitungsgebundene Emissionen von Komponenten/Modulen – Spannungsmethode
• Leitungsgebundene Emissionen von Komponenten/Modulen – Strom-Sonden-Methode
• Strahlungsemissionen von Komponenten/Modulen – ALSE-Methode
• Strahlungsemissionen von Komponenten/Modulen – Streifenleitungsmethode

ECE R 10

• Einheitliche Bedingungen für die Genehmigung der Fahrzeuge hinsichtlich der elektromagnetischen Verträglichkeit.
• Nur für ESA

OEM anerkannte Standardmethoden

Volkswagen	BMW	Daimler	Renault-Nissan	Renault	Nissan	Volvo
TL 81000	GS95002-2	MBN 10284-2	RNDS-C-00517	36-00-808	28401NDS02	34081541
VW 80000	GS95002-5	MBN 10284-4				31822854
	GS95024-2-1	MBN LV 124-1				31850329
	GS95002-2-2	MBN LV 124-2

OEM nicht anerkannte Standardmethoden (nur vorläufige Messungen)

FCA

• 00054

Ford

• FMC1278

Jaguar Land Rover

• JLR-EMC-CS v1.0

Andere Testmethoden

• IEC 61000-4-21
• MIL-STD-461G
• SAE J551-5

Wir führen Messungen gemäß der folgenden Normen durch:

• EN/IEC 61000-3-2 (Oberschwingungen)
• EN/IEC 61000-3-3 (Flicker)
• EN/IEC 61000-3-12 (Oberschwingungen) – bis zu 75 A pro Phase für dreiphasige Geräte
• EN/IEC 61000-3-11 (Flicker) – bis zu 75 A pro Phase für dreiphasige Geräte
• EN/IEC 61000-4-7 (Oberschwingungen) bis zu 400 A pro Phase und mehr

Wir führen Messungen von leitungsgebundenen Störungen gemäß den folgenden Normen durch:

• EN 55016-2-1/CISPR 16-2-1
• EN 55014-1/CISPR 14-1 (einschließlich diskontinuierlicher Störungen/Klicks)
• EN 55011/CISPR 11
• EN 55032/CISPR 32
• EN 55015/CISPR 15
• CFR 47 Teil 15 Unterabschnitt B

Verwendete Schallköpfe:

• AMN (Artificial Mains Network)
• AN (Künstliches Netzwerk)
• ISN (Impendanz-Stabilisierungs-Netzwerk)
• VP (Spannungssonde)
• CP (Stromsonde)

Unsere maximalen Stromkapazitäten:

• 4 × 400 A/Phase (AC-Versorgung) mit AMN (Artificial Mains Network). Phase-Erde: 400 V~; Phase-Phase: 700 V~.
• 400 A/Leitung (DC-Versorgung) mit AN (Artificial Network). Umax: 1000 V d.c.

Frequenzbereich:

• 9 kHz–30 MHz

Wir führen Messungen der Störleistung gemäß den Normen durch:

• EN 55016-2-2/CISPR 16-2-2
• EN 55014-1/CISPR 14-1

Frequenzbereich:

• 30 MHz–300 MHz

Wir führen Messungen von leitungsgebundenen Störungen gemäß den folgenden Normen durch:

• EN 55016-2-3/CISPR 16-2-3
• EN 55014-1/CISPR 14-1
• EN 55011/CISPR 11
• EN 55032/CISPR 32
• EN 55015/CISPR 15
• CFR 47 Teil 15 Unterabschnitt B
• ICES-003 (Ausgabe 07)

Frequenzbereiche:

• 9 kHz–30 MHz
• 30 MHz–1 GHz
• 1 GHz–18 GHz
• 18 GHz–40 GHz

Testabstand:

• 3 m – Halb schalltoter Raum (SAC),
• 10 m – Freiflächen-Testgelände (OATS)

Wir führen Tests zur Empfindlichkeit gegenüber elektrostatischen Entladungen gemäß den Normen durch:

• EN 61000-4-2/IEC 61000-4-2

Unsere maximalen Kapazitäten:

• Kontaktentladung: 20 kV
• Luftauslass: 30 kV

Wir führen Tests zur Empfindlichkeit gegenüber elektromagnetischen Strahlungsfeldern gemäß den Normen durch:

• EN 61000-4-3/IEC 61000-4-3

Frequenzbereiche (Testabstand 3 m):

• 80 MHz–1 GHz (30 V/m max. für AM, 1 kHz/80 %)
• 1 GHz–6 GHz (30 V/m max. AM, 1 kHz/80 %)

Modulation:

• AM, PM, FM

Wir führen Tests zur Empfindlichkeit gegenüber gestrahlten Feldern in unmittelbarer Nähe gemäß der folgenden Normen durch:

• EN 61000-4-39/IEC 61000-4-39
• EN 60601-1-2/IEC 60601-1-2

Frequenzbereiche:

• 9 kHz–150 kHz (65 A/m max.)
• 150 kHz–26 MHz (7,5 A/m max.)
• 380 MHz–6 GHz (600 V/m max. in 10 cm Entfernung)

Wir führen Tests zur Empfindlichkeit gegenüber schnellen elektrischen Transienten (BURST) gemäß der folgenden Normen durch:

EN 61000-4-4/IEC 61000-4-4

• Impulsform: 5n/50n
• Teststufe: 5,5 kV
• Geräteversorgung (CDN): 63 A/Phase

Höhere Teststufen auf Kundenwunsch.

Wir testen die Anfälligkeit für Surge gemäß der folgenden Normen:

EN 61000-4-5/IEC 61000-4-5

• Impulsform: 1,2 µ/50 µ (OFFEN); 8 µ/20 µ (KURZ)
• Teststufe: 5 kV
• Geräteversorgung für AC/DC-Leitungen (CDN-Impedanz: 2 Ω/12 Ω): 63 A/Phase
• CDN für unsymmetrische Verbindungsleitungen (Impedanz: 42 Ω); max. Versorgung: 16 A
• CDN für symmetrische Verbindungsleitungen (wählbare Impedanzen); Max. Versorgung: 80 V/1 A

Höhere Teststufen auf Kundenwunsch

Wir testen die Anfälligkeit für leitungsgebundene Störungen gemäß der folgenden Normen:

EN 61000-4-6/IEC 61000-4-6

Frequenzbereiche:

• 150 kHz–230 MHz (20 VRMS max.)
• Geräteversorgung (CDN): 78 A/Phase+
• Modulation: AM, PM, FM

Wir führen Empfindlichkeitstest gegenüber niederfrequenten Magnetfeldern gemäß den Normen durch:

EN 61000-4-8/IEC 61000-4-8

Frequenzbereiche:

• 50 Hz/60 Hz (100 A/m kontinuierlich)
• 50 Hz/60 Hz (1000 A/m kurz)

Wir führen Empfindlichkeitstests gegenüber magnetischen Impulsfeldern gemäß den Normen durch:

EN 61000-4-9/IEC 61000-4-9

• Feld: 1000 A/m (Standard)

Höhere Teststufen auf Kundenwunsch.

Wir testen die Anfälligkeit für Spannungseinbrüche und kurze Unterbrechungen gemäß der folgenden Normen:

• EN 61000-4-11/IEC 61000-4-11
• EN 61000-4-34/IEC 61000-4-34
• EN 61000-4-29/IEC 61000-4-29
• Max. Geräteversorgung: 63 A/Phase

Wir testen die Anfälligkeit für Ringwellen in Niederspannungsleitungen, Steuer- und Signalleitungen öffentlicher und nicht-öffentlicher Netze gemäß der folgenden Normen:

EN 61000-4-12/IEC 61000-4-12

• Teststufe: 6 kV
• Verfügbare Impedanz: 12 Ω und 30 Ω

Wir testen die Empfindlichkeit gegenüber sich wiederholenden, langsam gedämpften Schwingungswellen, die hauptsächlich in Strom-, Steuer- und Signalkabeln in Hoch- und Mittelspannungsschaltanlagen (HV/MV) gemäß den Normen auftreten:

EN 61000-4-18/IEC 61000-4-18

• Teststufe: 2,5 kV
• Oszillationsfrequenz: 100 kHz oder 1 MHz

Wir prüfen leitungsgebundene, Gleichtaktstörungen im Frequenzbereich von 0 Hz bis 150 kHz und leitungsgebundene, differentielle Störungen und Signalisierung im Frequenzbereich von 2 kHz bis 150 kHz an Wechselstromanschlüssen gemäß der folgenden Normen:

• EN 61000-4-16/IEC 61000-4-16
• EN 61000-4-19/IEC 61000-4-19
• Teststufe: 10 Vrms (kontinuierlich); 100 Vrms (kurz) – EN/IEC 61000-4-16
• Max. Teststufe: 12 Vrms (Spannungsprüfung) und 3 Arms (Stromprüfung) – EN/IEC 61000-4-19

SIQ gewährleistet Präzision und die Einhaltung internationaler Standards durch den Einsatz kalibrierter Geräte und die Nachstellung von Laborbedingungen.

EMV-Prüfungen umfassen:

• Industrielle Großgeräte (IEC 61000-6-1/-6-2/-6-3/-6-4)
• Medizinische Geräte (IEC 60601-1-2)
• USV-Systeme (IEC 62040-2)
• EV-Ladestationen (IEC 61851-21-2)
• Messung von Oberschwingungen, Flimmern und Netzimpedanz
